磁力传动有两种布局形式

1、圆盘形磁力联轴器由两个面劈面的环行磁体及个中间的断绝套构成。两磁体之间会发生较大的轴向力，必需回收均衡轴向力的法子和加厚断绝套，不然会使断绝套变形以至于损坏。

2、圆筒形磁力联轴器

  磁力泵磁力传动回收了拉推麋集型圆筒形布局，在同样磁体积的环境下其能通报的扭矩是分手型磁布局的1.5倍阁下，这种布局将磁能的操作率发挥到最大，同时内、外转子的重量也大为减轻，减低了转子系的重量和不服衡性对滑动轴承的影响。

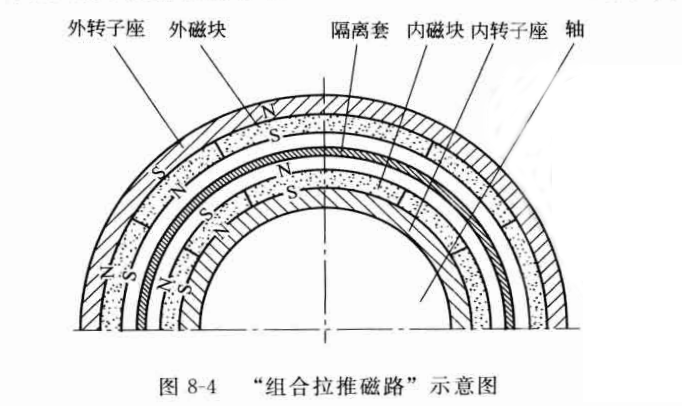

  圆筒形磁力联轴器没有轴向力，圆筒形磁力联轴器由表里转子构成。表里转子的基体由能被磁化的普通钢材制造。在内转子的外圆面和外转子的内圆面的平行轴线偏向紧密分列多块永磁体，形成“组合拉推磁路”。理论和实践证明，这种圆筒形的“组合拉推磁路”在沟通的磁路参数下，单元磁体积可以或许得到较大的传动力矩。约是传统分手型磁路的4倍，磁力泵回收的即是这种圆筒形“组合拉推磁路”。
