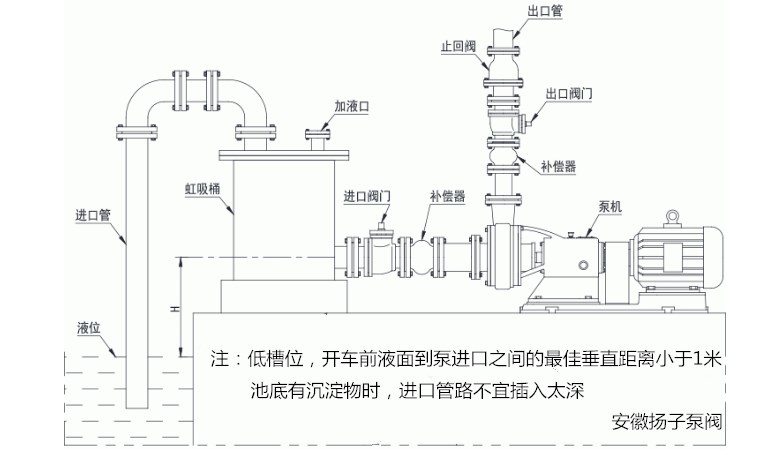

卧式离心泵安装方法，一图解决！！
时间：2019-03-07 浏览：
一、基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。
1、卧式离心泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。
2、卧式离心泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。
二、卧式离心泵安装就位，将离心泵放置在基础上，用垫铁将离心泵找正找平。 离心泵安装后同一组垫铁应点焊在一起，以免受力时松动。
水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器。
三、泵与电机就位。
就位前电机如需做抽芯检查，应保证不磕碰电机转子和定子绕组的漆包线皮。检查定子槽内有无异物；测试转子与定子间隙是否均匀，有无扫腰现象；电机轴承是否完好。更换润滑油。水泵如需清洗，需解体进行。当采用轴瓦形式时，需检测轴瓦间隙，避免出现过松或抱轴现象。
泵和电机的联轴器用键与轴固定，要求安装平正。可采用角尺或水平尺测量。一切就绪即可就位。
四、检查水泵的油杯并加油，盘动联轴器，水泵盘车应灵活，无异常现象。当检测合格后，打开进水阀门、水泵排气阀，使水泵灌满水，将水泵出水管上阀门关闭。先点动水泵，检查有无异常、电动机的转向是否符合泵的转向要求。然后启动水泵，慢慢打开出水管上阀门，检查水泵运转情况、电机及轴承温升、压力表和真空表的指针数值、管道连接情况，应正常并符合设计要求。
