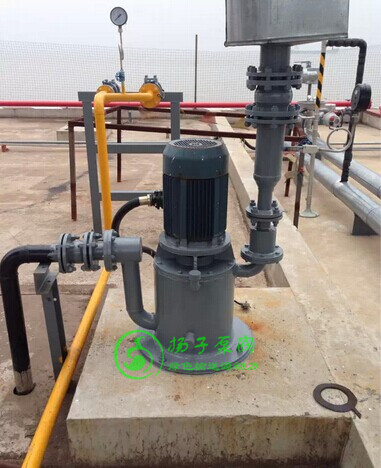

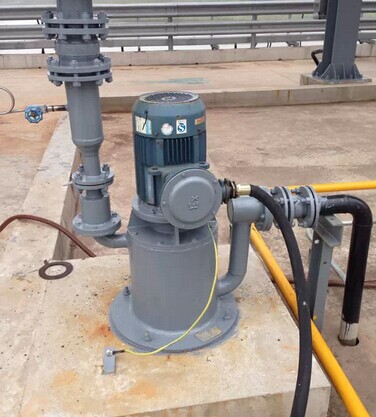

WFB型无密封自控自吸泵在吸收国内外相关产品的先进经验基础上，加以改进、创新的产品，是国内传统同类产品的替换产品。该产品具有耐温、耐压、耐磨、“首次引流、永久自吸”等优点。产品具铸铁、铸钢、不锈钢、增强聚丙烯等材质。各种不同造型多种规格。本产品具有高效节能，结构独特等功能。产品投放市场后以其独特的设计，可靠的质量受到广大用户的欢迎和好评，被许多单位选为代替进口产品。广泛适用于电子、电力、化工、冶金、医药、食品、电镀、环保、消防、政、净水、国防军工、纺织印染、采掘选矿等行业。

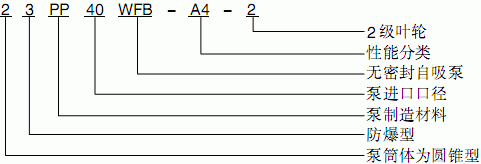

WFB无密封自控自吸清水泵型号意义

1、性能参数表中“类别代码”栏的1-5含义：1型为长方形，2型为圆锥型，3型为防爆型，4型为户外型，5型为推车移动型。“材质符号”栏中C\PP\BXG\Mo2Ti\316L五组字母分别代表：Q235钢、增强聚丙烯、不锈钢（1Cr18Ni9Ti）等五种材质。
2、完整的型号书写方式。假设水泵的要求是：造型为推车移动型，材质为不锈钢，吸液口径为40mm,性能分类为A4。这台水泵的完整型号为“5BXG40WFB-A4-2”。
3、假设水泵的要求是：造型为长方形防爆型，其它要求同上，这台水泵的完整型号为“1.3BXG40WFB-A4-2”。
4、假设水泵的要求是：造型为圆锥型防爆型，其它要求同上，这台水泵的完整型号为“2.4BXG40WFB-A4-2”。
5、水泵的法兰采用中华人民共和国机械部标准制造。标准代号JB81-59;GB9115.3-88。非金属材质水泵的法兰压力0.6MPa；金属材质水泵的法兰压力1.0MPa。本厂水泵出厂时，进出液口各配一只反法兰。

1、采用液体动力密封形式，消除了传统水泵的填料密封、机械密封易磨损、易渗漏的缺点，彻底杜绝了“跑、冒、滴、漏”现象，是替代各种潜水泵、潜污泵、液下泵的理想设备。
2、运行过程中密封无磨擦、无磨损，使用寿命是立式液下泵、潜水泵10倍以上。
3、引用真空泵抽气原理，开机后，抽吸掉泵进口管路中的空气，达到自吸目的，占地面积小，安装使用方便。
4、进口管路可安装空气自控电磁阀，关机后自动消除泵内液体衡吸，实现“一次灌液，终身自吸”。
5、效率高、振动小、噪音低、移动灵活、拆卸简便、易于安装、不需地脚固定，免去了长轴液下泵运输，安装、维修等困难。
6、具有优越的自控功能，可与高科技领域和高度自动化系列统配套使用。

WFB型无密封自控自吸泵广泛适用于市政排污工程、河塘养殖、电力、化工、冶金、医药、食品、消防、环保、电镀、净水、市政、国防、纺织、造纸、采矿、建筑等行业。产品造型分类及用途特点 该泵有圆锥型、长方型、防爆型、户外型、推车移动型。可根据现场的安装空间进行选择余地，防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用，推车移动型，将水泵推移到您所需要的任何工作场地。

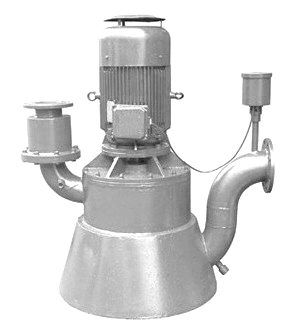

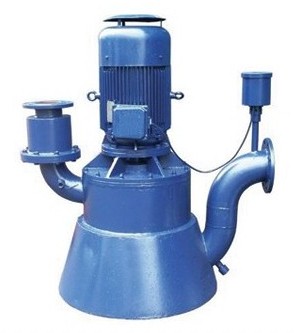

该泵有圆锥型、长方型、防爆型、户外型、推车移动型。可根据现场的安装空间进行选择余地，防爆型适用于易燃、易爆环境、户外型配套户外电机、可在露天场合情况下使用，推车移动型，将水泵推移到您所需要的任何工作场地。

规格型号	转速 r/min	流量 m3/h	扬程 m	配套功率 kw	允许吸深 ≤m­	吸液口径 mm	出液口径 mm
125WFB-A	2900	100	55	55	5	125	100
		150	50
		180	45
125WFB-A1	2900	170	40	45	5	125	100
		185	30
125WFB-A2	2900	70	20	15	5	125	100
		80	19
		100	17
125WFB-AD	1450	105	16	15	5	125	100
		110	15
125WFB-AD1	1450	160	16	18.5	5	125	100
		190	10
		200	8
125WFB-B	2900	120	86	110	5	125	100
		200	80
		240	72
125WFB-B1	2900	150	65	75	5	125	100
		170	60
125WFB-B2	2900	80	26	22	5	125	100
		100	25
		120	24
125WFB-B3	2900	85	22	18.5	5	125	100
		90	20
125WFB-C	2900	160	132	160	5	125	100
		180	125
		200	120
125WFB-C1	2900	180	108	110	5	125	100
		190	93
		208	80
125WFB-C2	2900	80	40	30	5	125	100
		100	38
		120	36.5
125WFB-C3	2900	90	23	18.5	5	125	100
		85	26
		80	29
125WFB-E	2900	70	52	37	5	125	100
		90	50
		110	48
125WFB-E1	2900	90	45	30	7	125	100
		95	40
125WFB-E2	2900	85	36	22	5	125	100
125WFB-F	2900	80	78	45	5	125	100
		100	65
		120	60
125WFB-F1	2900	115	80	75	5	125	100
		105	90
		90	100
150WFB-A	2900	120	28	30	5	150	125
		160	26
		200	23.5
		260	22.5
150WFB-AD	1450	160	20	22	5	150	125
		180	12
		220	8
150WFB-B	2900	156	40	45	5	150	125
		180	36
		225	30
150WFB-BD	1450	220	29	45	5	150	125
		260	25
150WFB-B1	2900	160	34	37	5	150	125
		180	29
		195	26
150WFB-BD1	1450	120	55	75	5	150	125
		200	50
		240	45
150WFB-C	2900	180	45	55	5	150	125
		190	38
150WFB-C1	2900	120	60	55	5	150	125
		140	56
150WFB-C2	2900	165	36	37	5	150	125
150WFB-C3	2900	50	35	22	5	150	125
		60	30
		75	25
200WFB-AD	1450	250	26.5	55	5	200	150
		400	25
		450	23.5
200WFB-AD1	1450	300	22	45	5	200	150
		330	18
		360	15
200WFB-AD2	1450	250	20	37	5	200	150
		320	15
		380	10
		400	8
200WFB-AD3	1450	260	16	30	5	200	150
		310	10
		330	8
200WFB-BD	1450	240	42	75	5	200	150
		350	37
		420	33.5
200WFB-BD1	1450	340	28.5	55	5	200	150
200WFB-BD2	1450	310	25	45	5	200	150
		380	18
		450	13
		520	10
200WFB-C	2900	280	80	132	5	200	150
		380	75
		420	60
200WFB-CD	1450	280	55	110	5	200	150
		380	50
		420	45
200WFB-CD1	1450	360	45	90	5	200	150
200WFB-CD2	1450	330	40	75	5	200	150
		350	36
250WFB-AD	1450	300	26.5	55	5	250	200
		380	25
		500	23.5
250WFB-AD1	1450	400	20	45	5	250	200
		600	15
		880	8
250WFB-AD2	1450	340	35	75	5	250	200
		400	33
		450	31
250WFB-AD3	1450	500	28.5	75	5	250	200
		600	22.5
		720	18
250WFB-BD	1450	350	45	90	5	250	200
		380	40
		450	37
250WFB-BD1	1450	300	50	90	5	250	200
		350	47
		380	45
250WFB-BD2	1450	200	57.5	90	5	250	200
		260	55
		290	52.5
250WFB-BD3	1450	480	30	90	5	250	200
		628	24.5
		800	20
250WFB-CD1	1450	480	46	110	5	250	200
		530	45
		600	42
250WFB-CD2	1450	520	34	75	5	250	200
		590	30
		650	22
250WFB-CD3	1450	430	45	90	5	250	200
		550	42.5
		600	40
300WFB-A	1450	350	50	110	5	300	250
		400	47.5
		450	45
300WFB-AD	1450	500	26.5	90	5	300	250
		550	25
		600	23.5
300WFB-AD1	1450	400	42	90	5	300	250
		420	35
		460	33
		500	31
300WFB-AD2	1450	960	25	132	5	300	250
		1225	18
		1300	10
300WFB-AD3	1450	600	20	75	5	300	250
		800	12
		880	8
300WFB-BD	1450	250	57.5	110	5	300	250
		320	55
		345	52.5
300WFB-BD1	1450	678	55	200	5	300	250
		780	47.5
		590	50
300WFB-BD2	1450	740	40	160	5	300	250
		900	30
		600	57
300WFB-BD3	1450	750	45	160	5	300	250
		850	40
		978	35
		350	72.5
300WFB-C	2900	400	65	185	5	300	250
		450	55
		860	42.5
300WFB-CD	1450	700	57.5	200	5	300	250
300WFB-CD1	1450	780	52	220	5	300	250
		890	45
350WFB-AD	1450	550	26.5	90	5	350	300
		600	25
		790	23.5
350WFB-AD1	1450	580	35	145	5	350	300
		690	33
		820	31
350WFB-AD2	1450	450	42.5	110	5	350	300
		500	40
		550	37.5
350WFB-AD3	1450	500	50	145	5	350	300
		535	47.5
		590	45
350WFB-AD4	1450	1000	20	110	7	350	300
		1200	12
		1300	8
350WFB-BD	2900	306	57.5	110	7	350	300
		356	55
		400	52
350WFB-BD1	1450	840	55	250	5	350	300
		950	48
		1200	40
350WFB-BD2	1450	886	57.5	280	5	350	300
		980 1186	52.5 45
350WFB-BD3	1450	830	42	200	5	350	300
		1050	35
		1180	32
350WFB-CD	1450	1200	35	220	5	350	300
		1320	32
350WFB-CD1	1450	1156	40	250	5	350	300
		1280	35
350WFB-CD2	1450	1128	45	280	5	350	300
		1050	50
350WFB-CD3	1450	1000	57.5	315	5	350	300
		1200	50
350WFB-ED	1450	900	30	160	5	350	300
		1096	25
350WFB-ED1	1450	1140	30	200	5	350	300
		1370	25
400WFB-AD	1450	1450	20	160	5	400	350
		1520	18
		1650	16
		1850	15
400WFB-AD1	1450	1680	10	90	5	400	350
400WFB-AD2	1450	1600	8	75	5	400	350
400WFB-AD3	1450	2050	6	55	5	400	350
400WFB-BD	1450	1700	20	185	5	400	350
		2085	15
400WFB-BD1	1450	1600	22.5	200	5	400	350
		2000	18
400WFB-BD2	1450	2226	20	250	5	400	350
		1880	25
400WFB-BD3	1450	1700	30	280	5	400	350
		2506	20
400WFB-CD	1450	2380	10	110	7	400	350
400WFB-CD1	1450	1880	12.5	132	7	400	350
400WFB-CD2	1450	2280	12.5	160	7	400	350
400WFB-CD3	1450	1905	18	200	7	400	350
450WFB-AD	1450	1650	35	315	5	450	400
		2880	20
450WFB-AD1	1450	2890	5	90	5	450	400
450WFB-BD	1450	2800	8	132	5	450	400
450WFB-BD1	1450	2800	12	200	5	450	400
500WFB-AD	1450	3200	15	280	5	500	450
500WFB-AD1	1450	3000	12	220	5	500	450
600WFB-AD	1450	3400	8	160	5	600	500
600WFB-BD	1450	4280	8	200	5	600	500
600WFB-CD	1450	4020	6	110	5	600	500
800WFB-AD	1450	4520	6	132	5	800	600
800WFB-BD	1450	5480	6	160	5	800	600
800WFB-CD	1450	6850	6	200	5	800	600

(一)水泵部分

1、安装完毕，从“引流口”灌满排注的介质，作“首次引流”，以后使用不必引流。请拧紧“引流口”拼帽。防止漏气而影响自吸。
2、输送浓硫酸时禁止用水引流，防止造成人身和设备事故。
3、启动前必须检查水泵轴是否灵活，用点动方式检查运转方向是否与转向标记一致。
4、不可将吸出液管道的重量支承在水泵出液口法兰上，而应固定在支承架上(支架用户自备)。管道连接部位必须紧密、不漏气，否则影响自吸功能、流量、扬程。
5、排注有结晶或沉淀物质的液体时，如一段时间内停泵不用，应从“放空口”排出泵腔内引流液，防止结晶和沉淀物滞留泵腔内，使二次启动时造成损坏。再次使用时按第(1)条重作“引流”。如周期性几天只排液一次，请每隔24小时参考“安装、操作示意图”四之提示A程序运行20分钟，以利减轻结晶和沉淀程度。
6、如长时间停泵再用，启动前，请从“引流口”检查引流液是否充足，如不足，请补足后才能启动运行。
7、输液时，流量、扬程(压力)、吸程三项指标，必须严格控制在选定型号所规定的范围内。否则，将导致电机超电流波动而影响正常运行。
8、如在低于地面的容池和容器中使用，请参考“安装、操作示意图”(一)。
9、如将水泵置于液面以下的环境中使用，请参考“安装、操作示意图“(二)。图二为正压进水型水泵，同样具有运行时密封无磨擦，不磨损，无泄漏，寿命长等独特优点。为了解决停泵后的静压泄漏，结构上采用了停机密封装置或在进口配备一个与水泵同步运行的电磁阀。
10、如给高位槽或水塔供液时，请参考“安装”、操作示意图”(三)。
11、排注产生气泡、比重大、扬程高和出液管路系统水柱静止压力大的介质时，为了加快排气速度，缩短自吸时间，请参考“安装、操作示意图“(四)之提示B程序。
12、如在利用池水的消防系统中使用时，为了最大限度地缩短出水时间，请参考”安装、操作示意图”(五)且配管时不宜扩径，因进液管流速已控制在国家规范的指标内，扩径会直接影响出液时间。
13、替代管道泵和封闭式循环系统中使用时，请参考“安装、操作示意图”(二)。
14、引流口”、“放空口”、“自吸排气装置”、“户外罩”、“热源进出口”均与安装尺寸和系统连接无关。“自吸排气装置”只在垂直扬程高且出液管路系统水柱静止压力大的情况下启用，一般工艺环境则不需启用。
15、本泵是采用气分离产生真空自吸原理。如设计使用在“对出液速度有绝对要求的环境中”，安装时不可扩大水泵的吸液管直径，否则将影响吸液速度(无“绝对速度要求”的环境除外)。
16、本厂制造的长距离吸液自吸泵，可适应在吸液管路水平距离≤150米，垂直高度≤7米的特殊环境中输送各种液体。启泵前除应按照使用须知提示操作外，还应遵照设计方案和各自的介质及工艺特征规范作业：即须将水平吸液管路灌满液体，否则抽空排气的时间过长，会导致泵腔内引流液体升温而产生不必要的后果。
17、防冻型水泵热源必须采用热水或蒸气，且全天候泵腔内不得低于5℃(正常输液作业时可不加温)。

(二)电动空气控制阀部门

1、非专业电气工作人员，请勿打开护罩，以防触电事故；
2、更新或维修后安装时，电缆务必与水泵电机接线柱连接可靠。
3、和水泵连接管丝扣，必须拧紧不漏气，否则影响自吸；
4、水泵部分”的(11)和(15)两种环境，不宜配用本阀。

(三)自动控制装置部分，凡配套自控装置的用户，届时另行提供线路图，并请注意以下事项：

1、非专业电气工作人员，请勿打开屏门，以防触电事故；
2、本装置为三相供电，电压380V，频率50HZ，必须在进线回路中加装断路保护等。
3、电源接通后，请将“开·电源·关”按钮拨向“开”位，“电源指示”灯亮，本装置即处于待命状态；
4、确定运行方式请用“自动·停·手动”按钮选择。“手动启动”和“手动停止”钮只适用于手动运行方式。自动方式将根据“上、下限液位传感器”定位自动运行。
5、本装置分“挂壁”和“落地”两种安装方式。功率在30Kw以下的，采用“挂壁式”直接启动；37—75KW功率的采用“落地屏式’’星三角减压启动；90KW以上采用“落地屏式”自耦减压启动。启动方式也可按用户需要确定。本装置与其它系统无连接关系，恕不提供外形开关尺寸。
6、务必保护好传感器导线，防止人为损坏功能。
7、调整水泵电机转向不应改变装置内部的接线顺序，而应在电机接线盒内调换线头。
8、设定传感器上、下限位置时，请参考“安装、操作示意图”(一)或(三)。

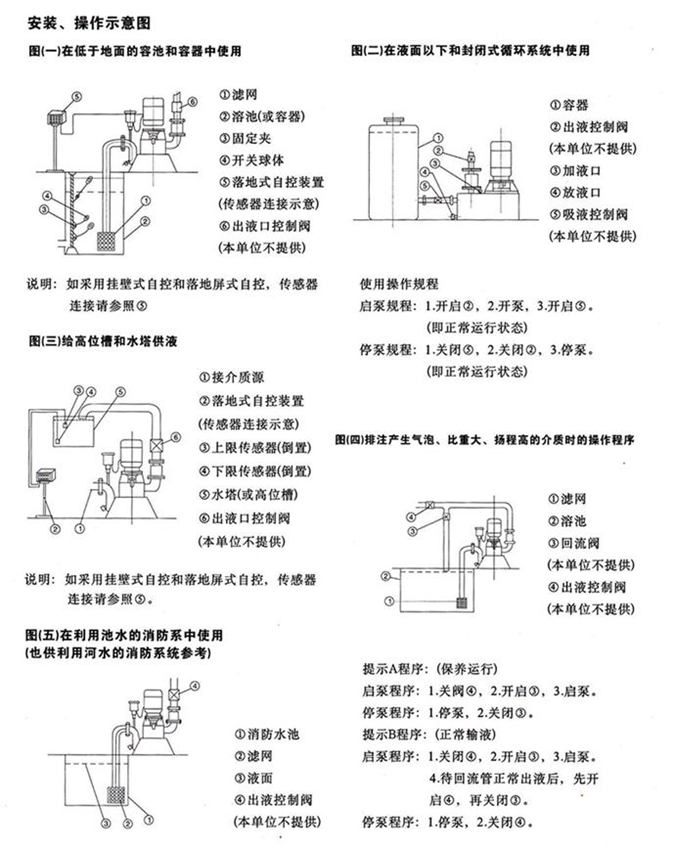

无密封自控自吸清水泵安装操作示意图
